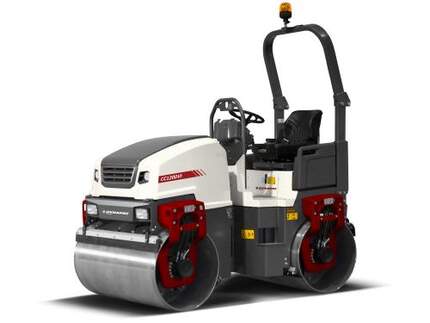

Каток DYNAPAC CC1200 VI

Описание товара
Характеристики
Рабочая масса (включая ROPS): 2600 кг.
Максимальная рабочая масса: 3400 кг.
подробное описание

Шестое поколение малых асфальтовых катков Dynapac специально спроектировано для соответствия самым жестким условиям строительной отрасли. В основе концептуальной модели - оператор и забота о нем. Результат - современная, надежная, простая в управлении машина для достижения лучшего результата в уплотнении. Новое поколение катков имеет уникальный дизайн с поперечно расположенным двигателем, в сочетании с превосходной обзорностью с платформы оператора и массивными литыми опорами вальцов, которые предоставляют широкие такелажные возможности для закрепления и простой и удобной транспортировки катков.

Модели серии превосходно подходят для проведения работ на объектах городской инфраструктуры. В стандартном исполнении оба вальца являются ведущими и вибрационными, также предлагается комбинированное исполнение с одним вибрационным вальцом и четырьмя пневматическими шинами. Благодаря большому диаметру вальцов обеспечивается высокая эффективность при уплотнении различных типов асфальтовой смеси. Оптимальное соотношение диаметра вальца и статической линейной нагрузки сокращает риск образования трещин на уплотняемой поверхности в процессе работы. Большой зазор под боковыми опорами вальцов позволяет работать вплотную даже рядом с высокими бордюрами.

  • Размеры
  • Характеристики
A. Колесная база 1700 mm
B. Ширина 1340 mm
C. Просвет над бордюрным камнем 554 mm
D. Диаметр вальца 702 mm
H1. Высота с ROPS/кабиной 2542 mm
H2. Высота без ROPS/кабины 1744 mm
K. Дорожный просвет 180 mm
L. Длина 2400 mm
O1. Вылет рамы, правый 70 mm
O2. Вылет рамы, левый 70 mm
R1. Радиус поворота внешний 3770 mm
R2. Радиус поворота внутренний 2570 mm
S. Толщина обечайки вальца 13 mm
W. Вес вальца 1200 mm
α. Угол поворота рулевого колеса ±30°
Сцепление
Диапазон скорости 0-10 km/h
Вертикальная осцилляция ±10°
Теоретически преодолеваемый уклон 42 %
Уплотнение
Центробежная сила 34/ 29 кН
Номинальная амплитуда 0,5 мм
Статическая линейная нагрузка (передний/задний модуль) 10,3/ 11,4 кг/см
Частота вибрации 66/ 61 Гц
Водяной бак 205 л
Двигатель
Производитель/Тип Kubota D1703-M (IIIA/T4i)
Тип Water cooled
Номинальная мощность, SAE J1995 26 kW (35 hp) @ 2800 rpm
Ёмкость топливного бака 45 л
Вариант двигателя
Производитель/Тип Kubota D1703-DI (T4f)
Тип Water cooled
Номинальная мощность, SAE J1995 18.5 kW (25 hp) @ 2200 rpm
Вариант двигателя
Производитель/Тип Kubota D1803-CR (T4f)
Тип Water cooled
Номинальная мощность, SAE J1995 28 kW (37.5 hp) @ 2700 rpm
Гибравлическая система
Привод Регулируемый аксиально поршневой гидронасос. Нерегулируемые радиально поршневые гидромоторы (2).
Вибрация Нерегулируемый шестеренный гидронасос/гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
ENGINE
Тип масла Объем Дополнительная информация
Engine Oil Paroil E 8,5 liter
P/n
1615595400 (20l can) TIER 3
Engine Oil Paroil E
Тип масла Объем Дополнительная информация
Engine Oil Paroil E Mission Green 8,5 liter
P/n
1630047200 (20l can) TIER 4
Engine Oil Paroil E Mission Green
HYDRAULIC SYSTEM
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 90 liter
P/n
9106230321 (20l can)
Atlas Copco Hydraulic Oil 300
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic OIl 120 90 liter
P/n
9106230323 (20l can) Bio oil
РАСПРЕДЕЛИТЕЛЬНЫЙ РЕДУКТОР
Тип масла Объем Дополнительная информация
Dynapac Gear Oil 100 2,1 liter
P/n
4812008271 (5l can)
Dynapac Gear Oil 100
РЕДУКТОР ГУСЕНИЧНОГО ПРИВОДА
Тип масла Объем Дополнительная информация
Dynapac Gear Oil 100 2 liter (1 liter each side)
P/n
4812008271 (5l can)
Dynapac Gear Oil 100
РЕДУКТОР ПРИВОДА КОВЕЙЕРА
Тип масла Объем Дополнительная информация
Auger Grease 3 KG
P/n
4812041939 (0,75KG cartridge)
РЕДУКТОР ПРИВОДА ШНЕКА
Тип масла Объем Дополнительная информация
Auger Grease 3 KG
P/n
4812041939 (0,75 KG cartridge)
CONVEYOR DRIVE KIT
Категория Подкатегория P/N Дополнительная информация
Compact pavers D299000827
CONVEYOR GUIDE ROLLER KIT
Категория Подкатегория P/N Дополнительная информация
Compact pavers D299000828
CONVEYOR WEAR PART KIT
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009766
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009775 Tier 3
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009686 Tier 4
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009772 Tier 3
HOPPER RUBBER KIT, HYDR. FRONT FLAP
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812013128
HOPPER RUBBER KIT; STANDARD
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812013164
КОМПЛЕКТ ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ ШНЕКА
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812045977 Auger extension shaft l.h.
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812045978 Auger extension shaft l.h.
КОМПЛЕКТ РЕЗИНОВЫХ ПОДУШЕК ГУСЕНИЦ АСФАЛЬТОУКЛАДЧИКА
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009691
КОМПЛЕКТЫ ИЗНАШИВАЕМЫХ ПЛАСТИН ТРАНСПОРТЁРА
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009758
КОМПЛЕКТЫ НАПРАВЛЯЮЩИХ ТРАНСПОРТЁРА
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009764
КОМПЛЕКТЫ ЦЕПЕЙ
Категория Подкатегория P/N Дополнительная информация
Compact pavers 4812009770
