Рабочая масса (включая ROPS): | 9400 кг. |
Максимальный вес: | 11000 кг. |
Cмотреть все характеристики |
Инновационные технологии на основе собственных разработок Dynapac
Надежность, высокая производительность и длительный срок эксплуатации;
Наилучшее соотношение цена/качество;
Оптимальное сочетание технических параметров;

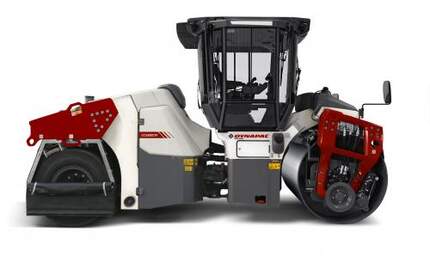

Тяжелый асфальтовый каток DYNAPAC CC4200C VI отличается простотой управления, удобством, высоким качеством работы, маневренностью. Оборудован системой контроля следующих показателей: количество ударов, температуры асфальта, измеритель и анализ уплотнения. Удобен в обслуживании, благодаря легкому доступу к сервисным точкам.
A. Колесная база | 3,720 mm |
B1. Ширина переднего модуля | 1,910 mm |
B2. Ширина (кабина) | 2,140 mm |
C. Просвет над бордюрным камнем | 815 mm |
D. Диаметр вальца | 1,300 mm |
H1. Высота с ROPS/кабиной | 2,990 mm |
K. Дорожный просвет | 310 mm |
O. Боковое смещение | 520 mm |
R1. Радиус поворота внешний | 7,270 mm |
R2. Радиус поворота внутренний | 5,590 mm |
R3. Радиус поворота внешний (Смещаемый) | 5,460 mm |
R4. Радиус поворота внутренний (Смещаемый) | 3,780 mm |
S. Толщина обечайки вальца | 20 mm |
W1. Ширина вальца | 1,680 mm |
W2 Ширина колесного модуля | 1,610 mm |
W3. Ширина колеса | 322 mm |
W4. Межколесное расстояние | 464 mm |
W5. Колесный интервал | 128 mm |
α. Угол поворота рулевого колеса | ±32° |
Сцепление | |
Диапазон скорости | 0-12 km/h |
---|---|
Вертикальная осцилляция | ±7° |
Теоретически преодолеваемый уклон | 41 % |
Уплотнение | |
Нагрузка на колесо | 1,100 kg/wheel |
Центробежная сила, при высокой/низкой амплитуде | 128/ 84 кН |
Номинальная амплитуда (высокая/низкая) | 0,8/ 0,3 мм |
Статическая линейная нагрузка | 29,80 кг/см |
Частота вибрации, при высокой/низкой амплитуде | 51/ 67 Гц |
Водяной бак | 680 л |
Эмульсионный бак | 200 л |
Водяной бак (управляемый передний валец) | 540 л |
Объем бака для топливного реагента | 15 л |
Двигатель | |
Производитель/Тип | Cummins QSF 3.8 IIIA/T3 |
Тип | С водяным охлаждением, с дополнительным воздухоохладителем |
Номинальная мощность, SAE J1995 | 104 кВт (140 л.с.) @ 2 200 об./мин |
Ёмкость топливного бака | 180 л |
Вариант двигателя | |
Производитель/Тип | Cummins QSF3.8 IIIA/T3 |
Тип | С водяным охлаждением, с дополнительным воздухоохладителем |
Номинальная мощность, SAE J1995 | 104 кВт (140 л.с.) @ 2 200 об./мин |
Вариант двигателя | |
Производитель/Тип | Kubota D1803-CR (T4f) |
Тип | Water cooled |
Номинальная мощность, SAE J1995 | 28 kW (37.5 hp) @ 2700 rpm |
Ёмкость топливного бака | 180 л |
Гибравлическая система | |
Привод | аксиально-поршневой насос переменной производительности радиально-поршневые моторы (3) переменной производительности |
Вибрация | Регулируемые аксиально поршневые гидронасосы (1). Нерегулируемые аксиально поршневые гидромоторы (1) |
Рулевое управление | Нерегулируемый шестеренный гидронасос |
Основной тормоз | Гидростатический, зависящий от положения рукояти движения |
Парковочный/ аварийный тормоз | Высоконадежный многодисковый тормоз в гидромоторах вальца и колес. |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Engine Oil Paroil E | 8,6 liter |
P/n 5 l can 1915595300 20 l can 1915595400 209 l drum 1915595500 |
![]() |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|

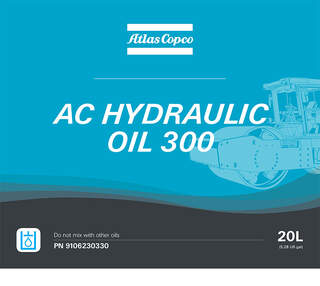

Atlas Copco Hydraulic Oil 300 | 100 liter |
P/n 20 l can 9106230330 209 l drum 9106230331 |
![]() |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700376805 | Asphalt temperature meter (CS142) |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950476 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950478 | CS1400 T4 s/n |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950478 | CS1400 T4 s/n 10000503x0A013301- |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700939076 | CS1400 T4 s/n |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700939076 | CS1400 T4 s/n 10000503x0A013301- |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950475 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950477 | CS1400 T4 s/n |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950477 | CS1400 T4 s/n 10000503x0A013301- |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700939563 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950400 | CS1400 T4 s/n |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700950400 | CS1400 T4 s/n 10000503x0A013301- |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700939076 | CS1400 T4 s/n |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4700939076 | CS1400 T4 s/n 10000503x0A013301- |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812111061 | DRIVING LIGHTS (CS142) |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812111057 | Rotating beacon for cab (CS142) |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812111064 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812157262 | CS141/142 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812157263 | Polyhrethane CS141/142 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Статические катки | 4812157264 | Steel CS141/142 |
